Авторы проекта: Недодаев Дмитрий (17 лет), Кустов Даниил (16 лет) и Панова Евдокия (16 лет), Московская область, Фрязино, ЦМИТ «Ноосфера».

Наставники: Овчинников Александр и Виноградов Андрей.

Одни из победителей сезона конкурса ШУСТРИК 2022–2023 гг.

Ребята выбрали задание «7.2. Полезный домашний девайс».

В работе над проектом использовались:

• 3D-моделирование и 3D-печать.
• Станки с ЧПУ.
• Столярные инструменты.
• Различные электронные компоненты: нагревательный тэн, помпы, шаговые двигатели, электромагнитный клапан.
• Контроллер Arduino, Telegram-бот и другое.

Процесс работы с точки зрения аппаратной части:

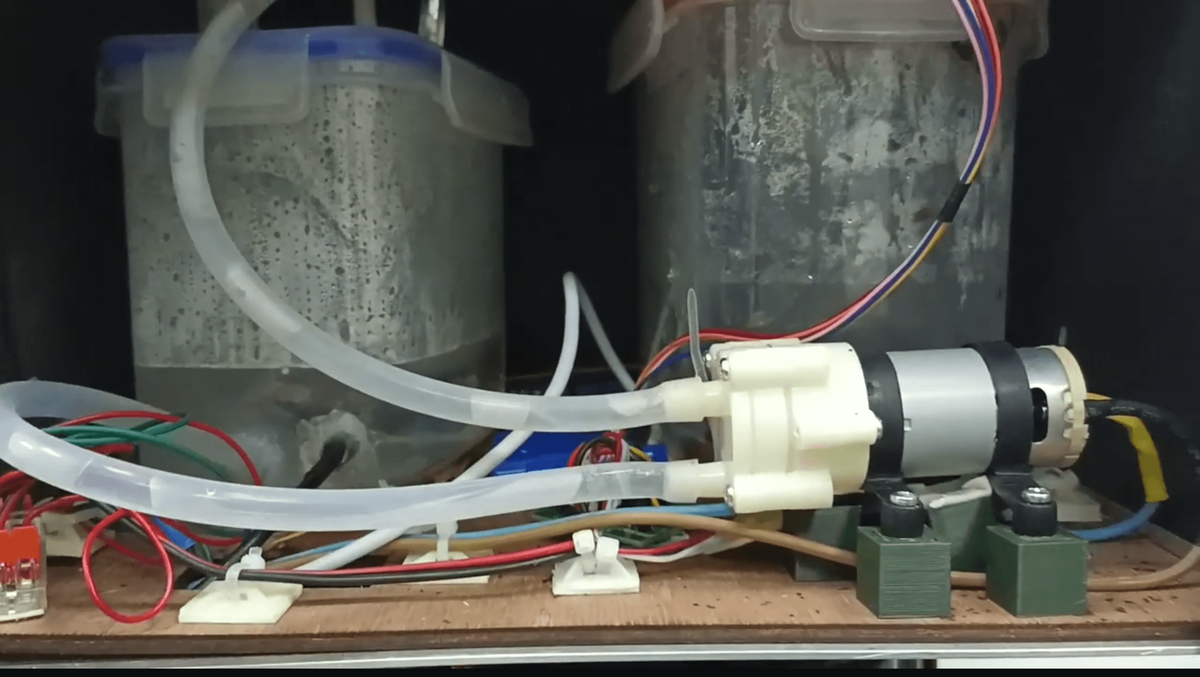

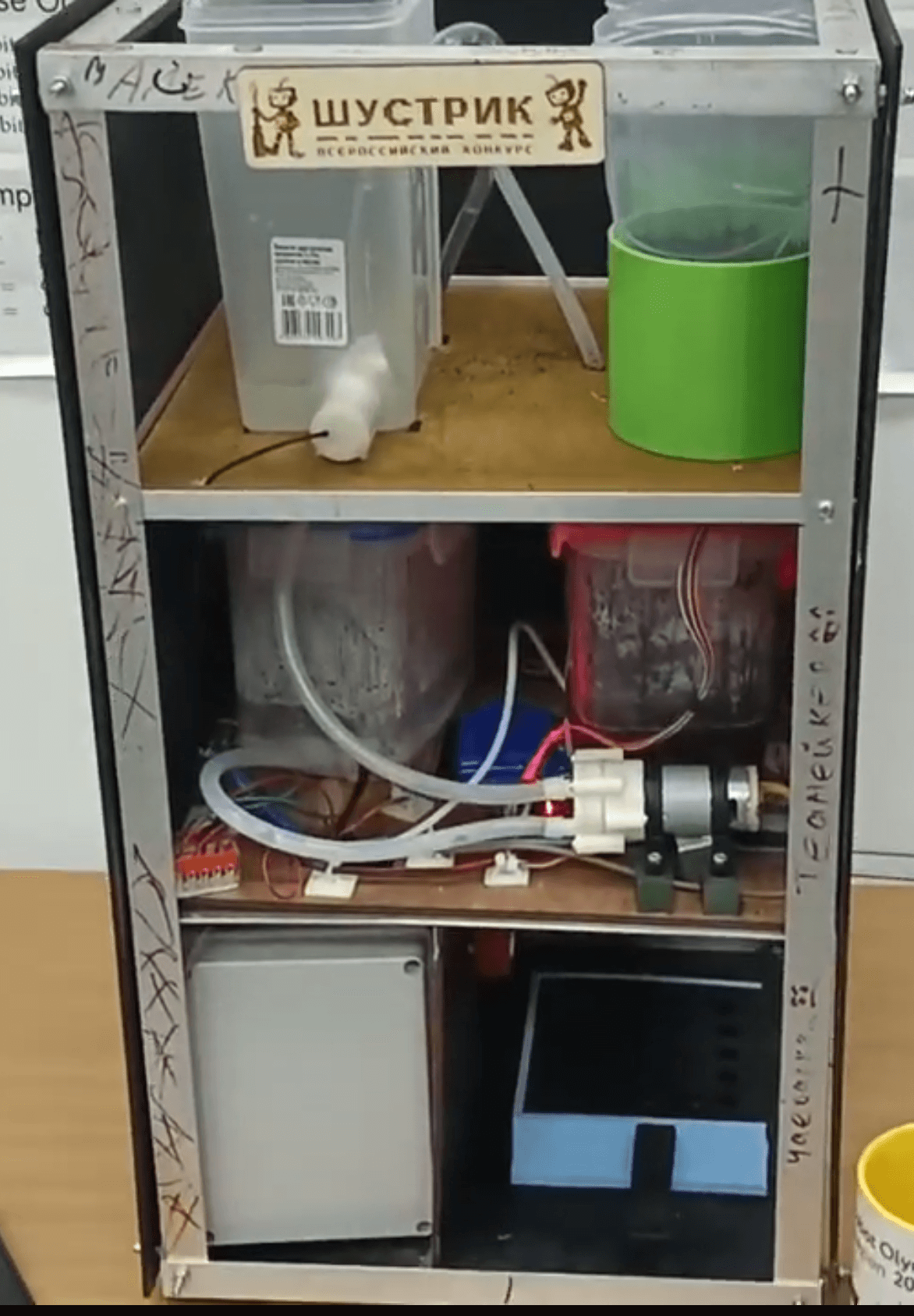

«Начинается все с холодной воды, она хранится в емкости. Далее холодная вода с помощью помпы на 5V поступает в емкость, где уже происходит процесс ее кипячения. Это происходит благодаря тэну на 700 Ватт.

После этого уже горячая вода перекачивается в емкость, где заваривается сам чай, также с помощью помпы на 5V и 12V. В емкость для заваривания доставляется сам чай и сахар, это происходит благодаря барабанам дозации чая и сахара, которые управляются с помощью шаговых двигателей и драйверов к ним. Благодаря такой системе обеспечивается точность дозации чая и сахара по параметрам пользователя».

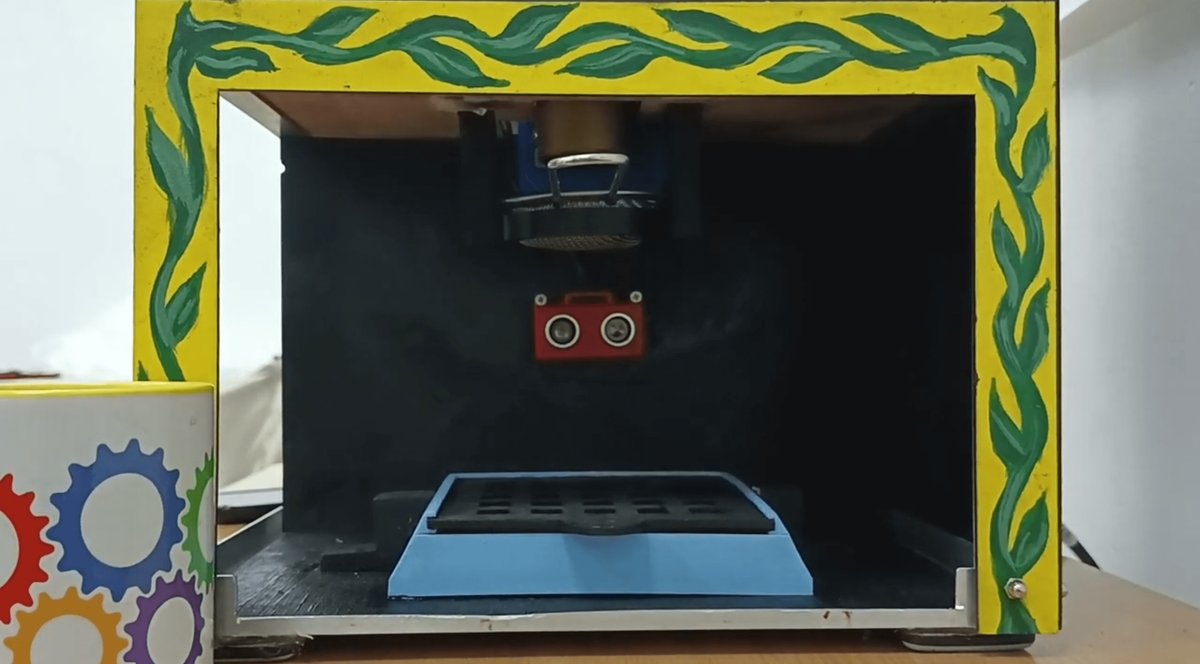

«Далее, по истечении заданного времени (в зависимости от вида чая), напиток может наливаться в кружку. Это происходит с помощью электромагнитного клапана на 1/2 12V. Напиток подается через фильтрующий элемент (чайное ситечко, задерживающее на себе заварку)».

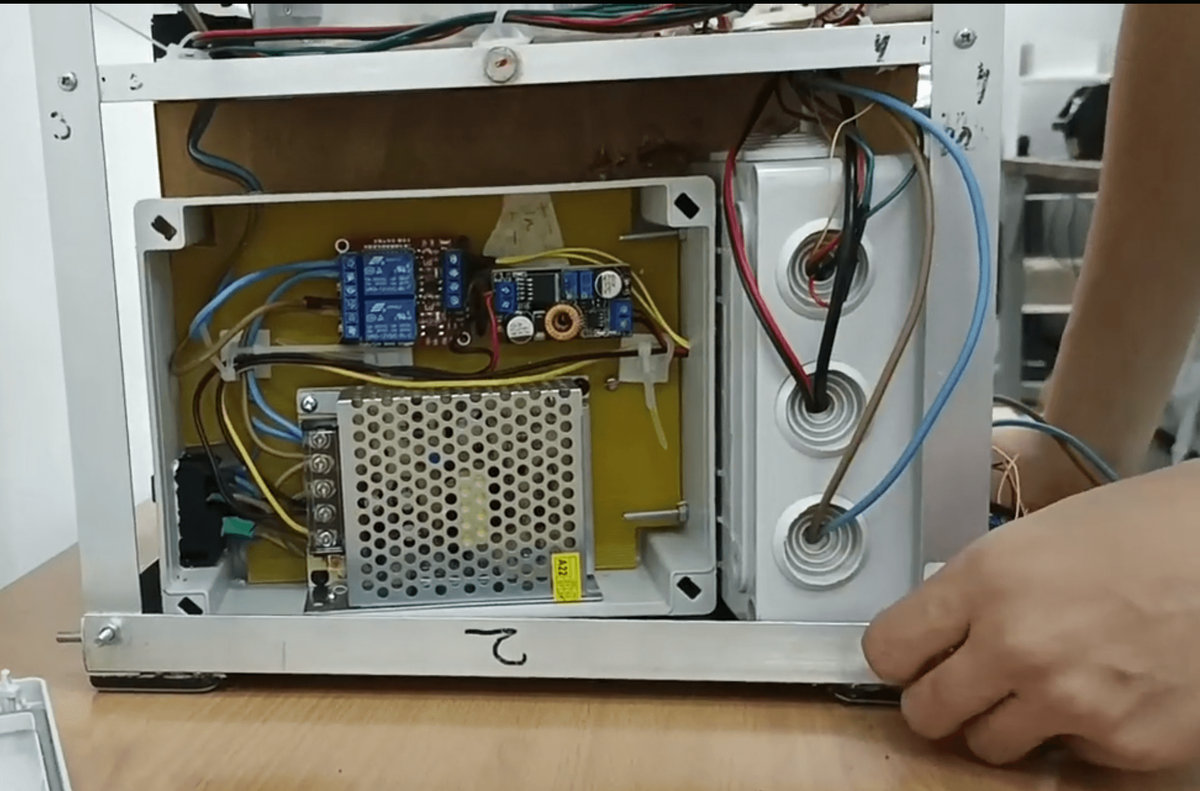

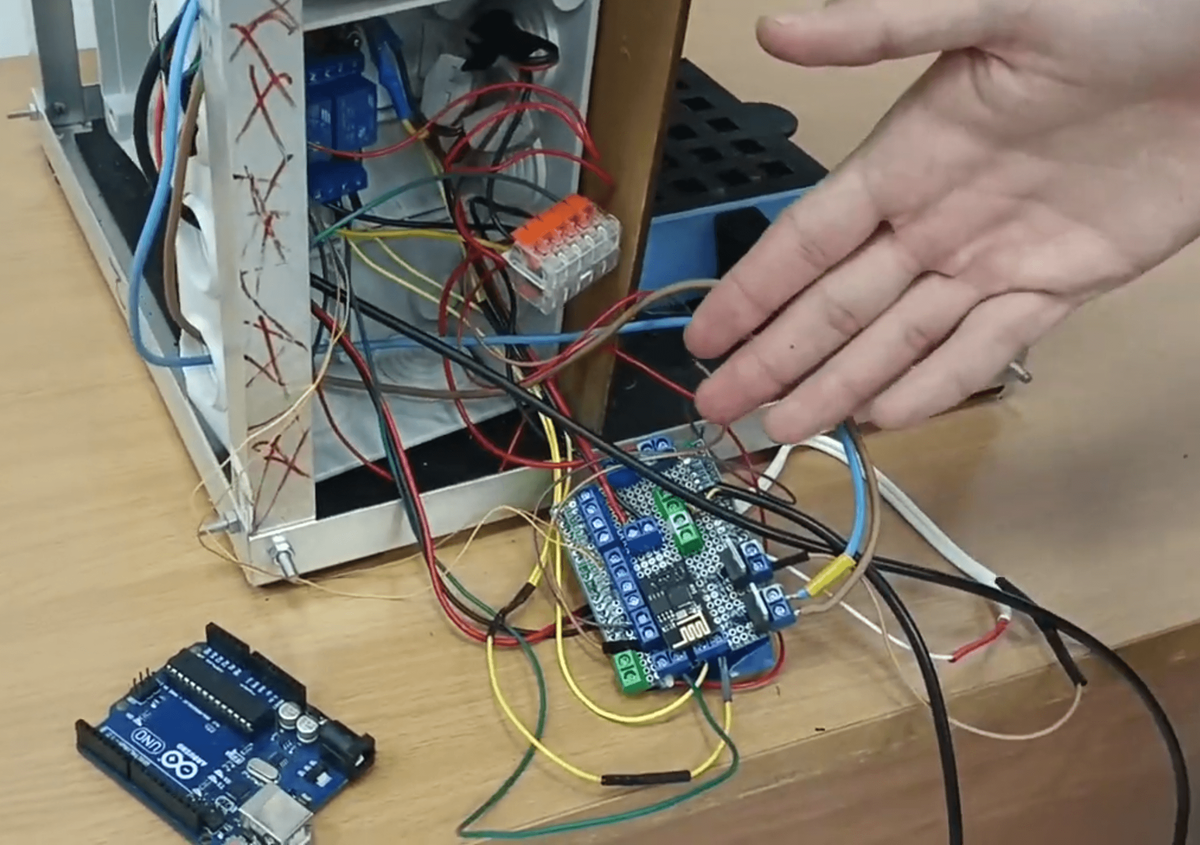

«Управление происходит с помощью микроконтроллера Arduino и электромеханическими реле. Питание осуществляется с помощью блока питания от сети 220V».

Программная часть проекта представляет из себя программу для микроконтроллера Arduino и мобильное приложение для самого пользователя.

«Программа контроллера является кодом, написанным в Arduino IDE, для управления автономно и/или непосредственно с ПК элементами чаеварки (такими как электромеханическое реле, помпа и т.д.).

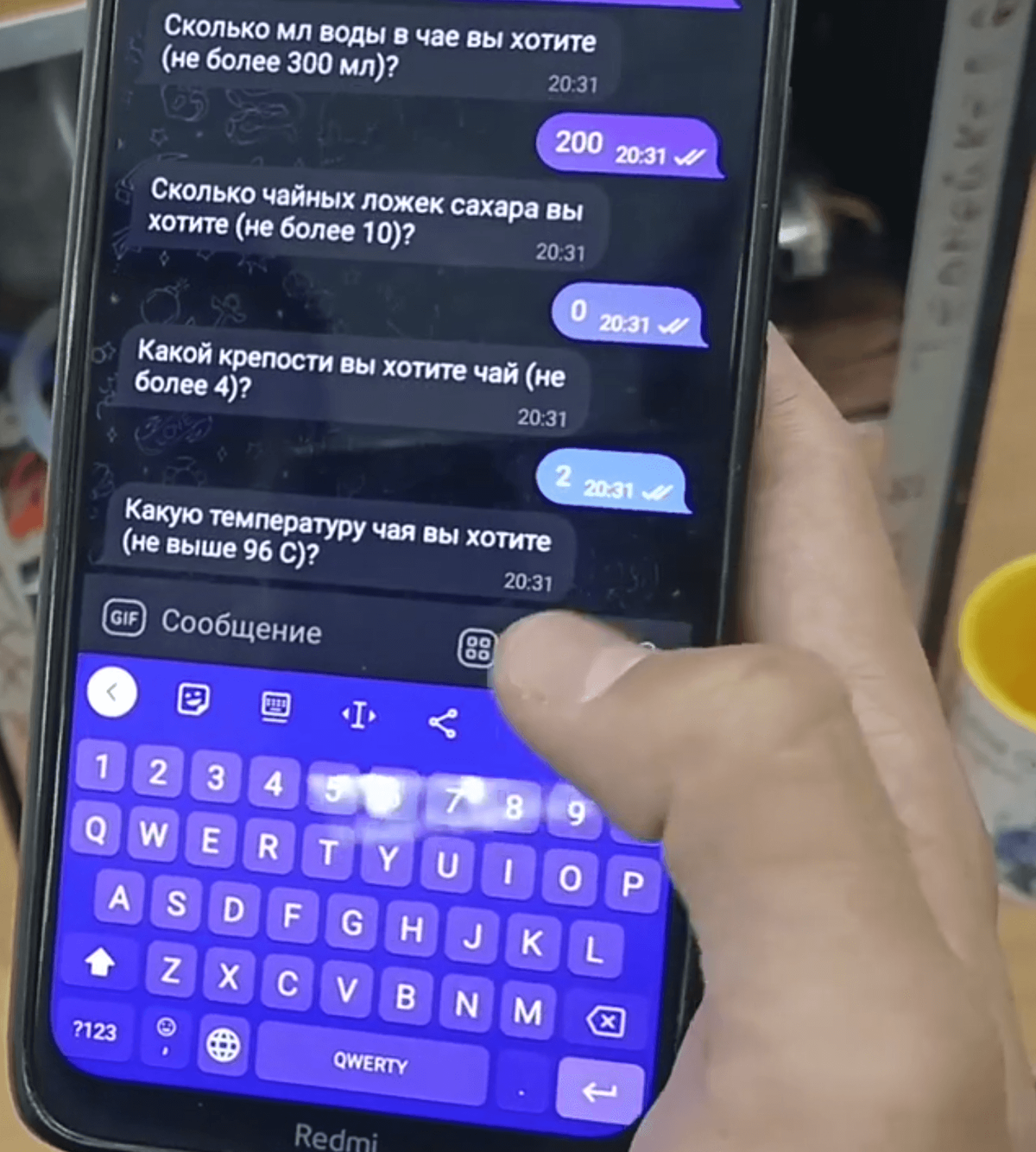

Мобильное приложение для смартфонов создано на базе мессенджера в Телеграм и по сути является ботом, отправляющим запросы с заданными пользователем параметрами (объем, температура заваривания, крепость чая, количество сахара)».

Комментарий экспертов о проекте:

«Это оригинальный проект, который имеет потенциал коммерциализации и может быть применим большим количеством людей. Конструктивно сложный, созданный с использованием большого количества современного оборудования, при этом законченный и работоспособный. Разработанное мобильное приложение позволяет в удобном режиме регулировать объем, крепость, сладость и температуру заварки чая».
