🚢 Управление осадкой судна
Обзоры проектов победителей
Авторы проекта: Быстров Михаил (17 лет) и Яценко Егор (17 лет), Кванториум-63, г. Тольятти, Самарская область.
Наставник: Новиков Валерий Михайлович.
Одни из победителей сезона конкурса ШУСТРИК 2023–2024 гг.
Ребята выбрали задание 8.1. «Закачка и слив балластных вод»:
«Разработай концепцию метода управления закачкой и сливом балластной воды. Реализуй разработанную концепцию с помощью имеющихся технических средств — разработай работающий прототип робототехнического средства в виде судна с внутренними танками, которое может управлять своим креном и дифферентом. Проведи его испытания».
Комментарий экспертов о проекте
«Продуманность проекта и уровень исполнения вызвали восхищение экспертов.
Авторы серьезно подошли к работе над проектом и изучили существующие способы управления балластными водами, поддерживающими статический баланс судна.
Была разработана оригинальная конструкция танкера с двухуровневыми баками. Предложен способ экономии на регулярной дезинфекции балластных вод за счет использования проточных баков.
В работе применялось разнообразное оборудование: программа Компас, 3D-принтер, станок лазерной резки, электроника Arduino, система клапанов и сервоприводов.
В поданных материалах показан процесс работы над проектом, работа внутренних механизмов, проведены испытания в емкости с водой. Дополнительно сделано экономическое обоснование».
Презентация начинается с титульного листа, на котором указаны ФИО Участников, возраст, ФИО куратора, название проекта и место реализации:
Далее ребята описывают суть решаемой ими проблемы:
Естественно, перед разработкой нужно изучить уже существующие решения:

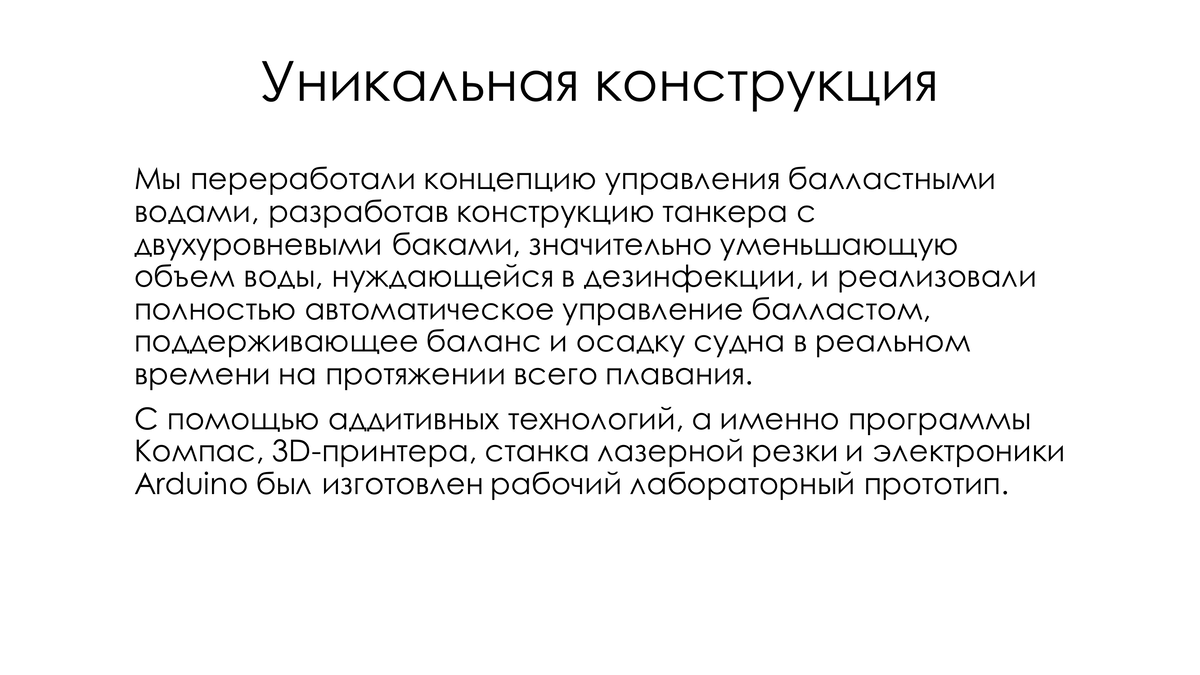

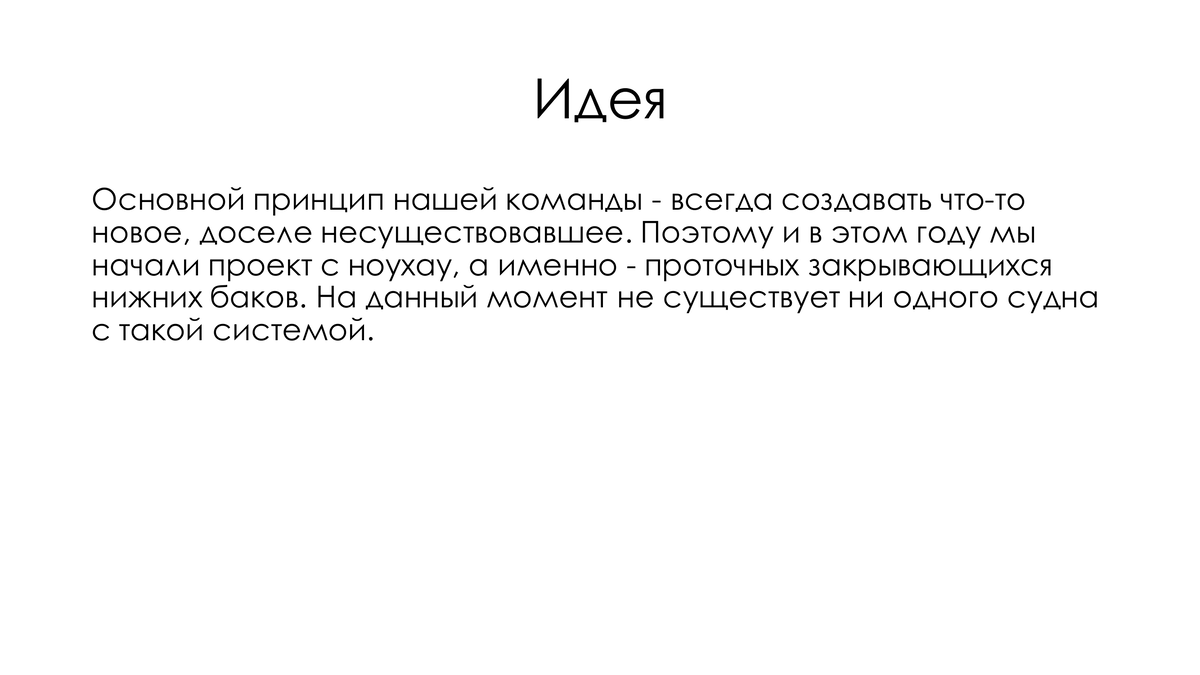

Далее Михаил и Егор рассказывают в чем именно уникальность и «ноу-хау» их разработки:

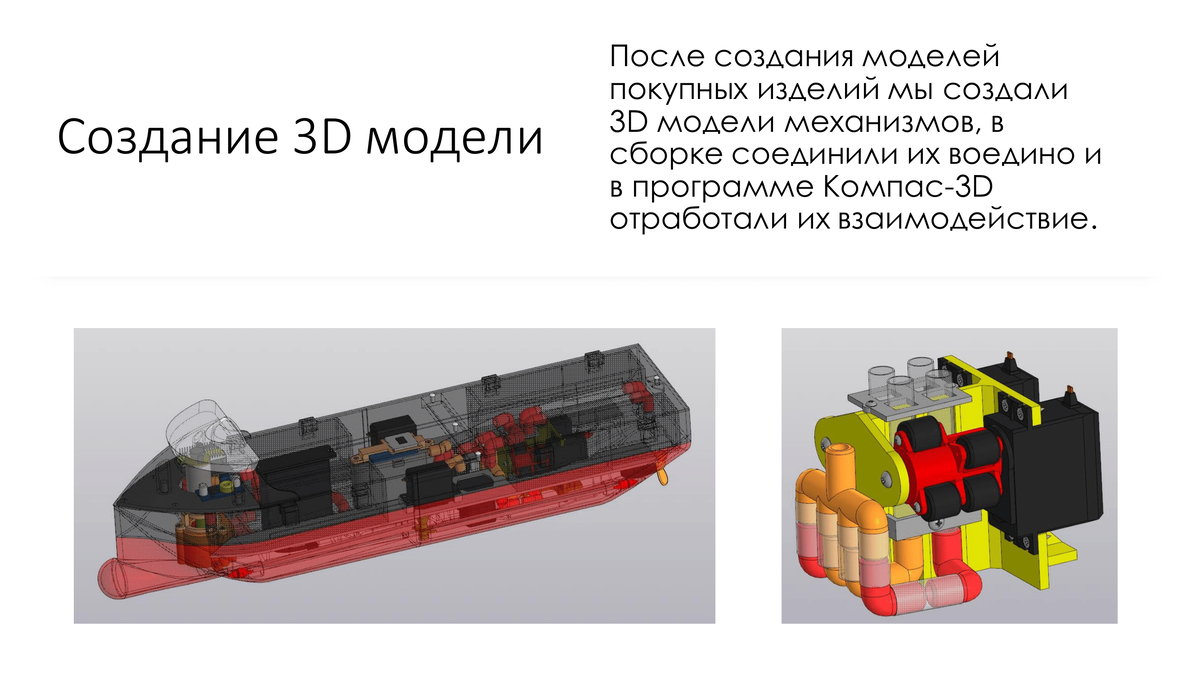

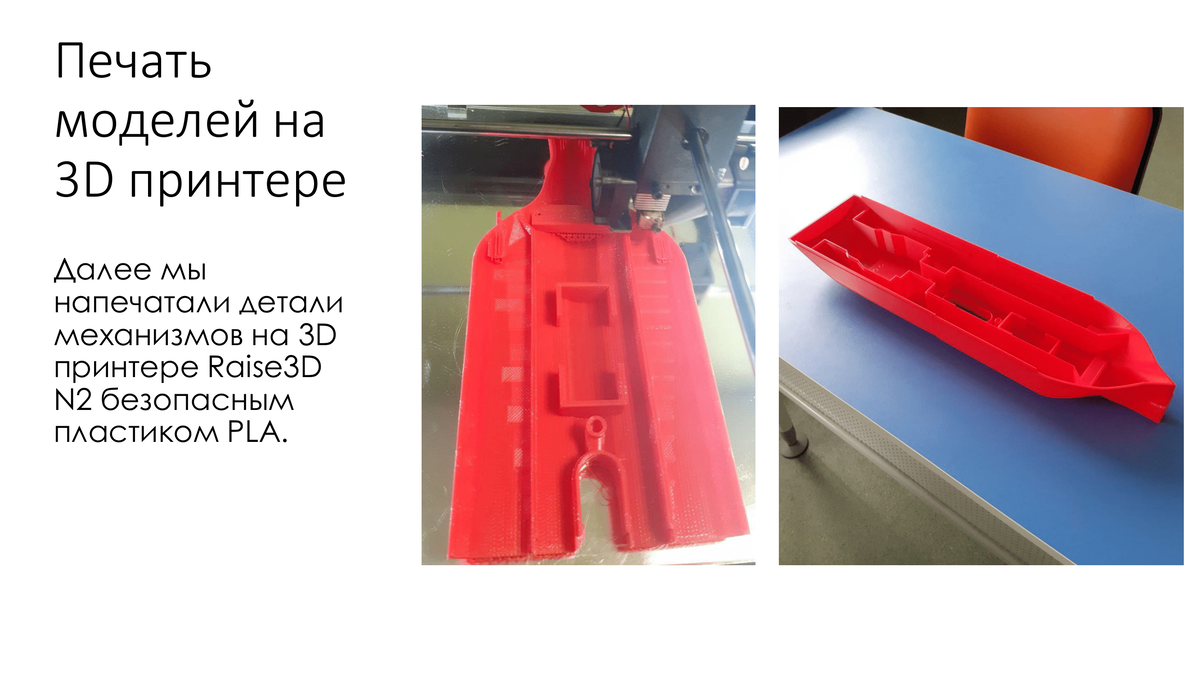

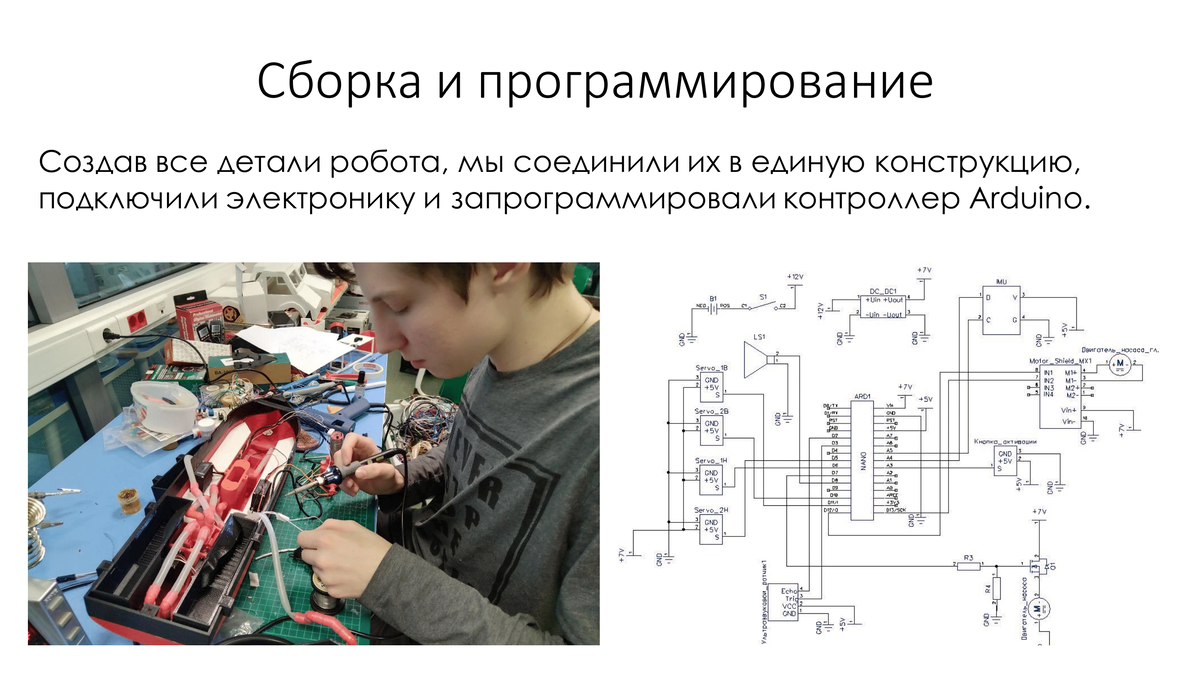

На следующих слайдах ребята показывают этапы создания изделия:

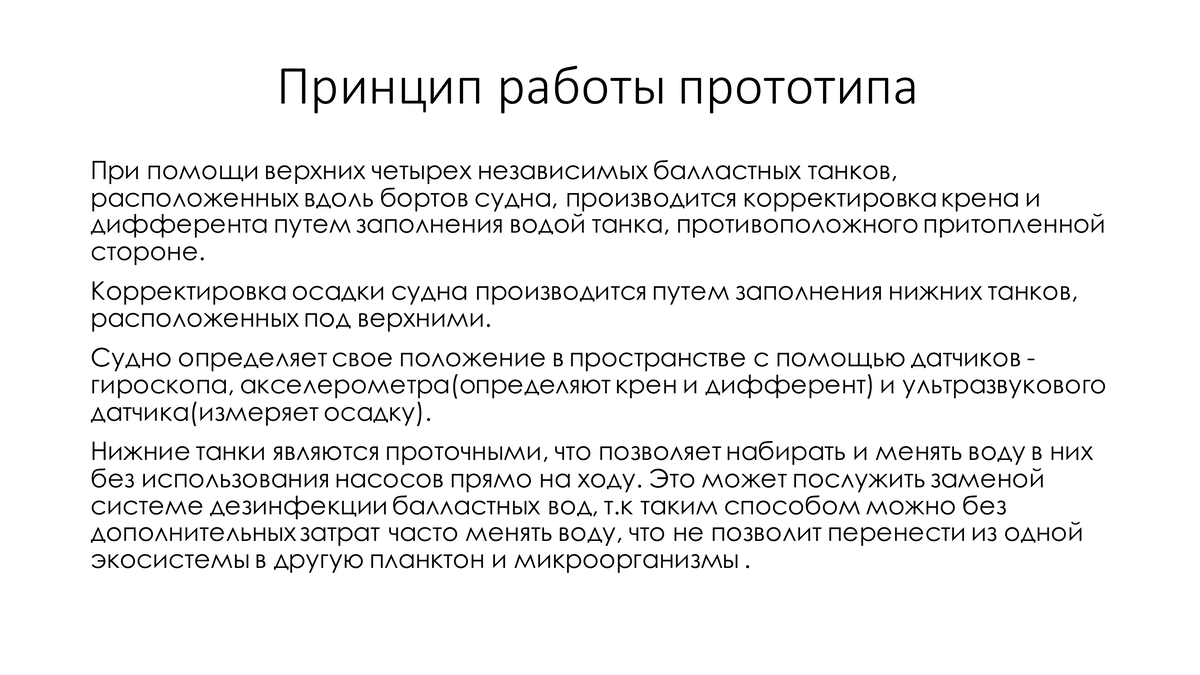

Далее авторы описывают принцип работы своего прототипа:

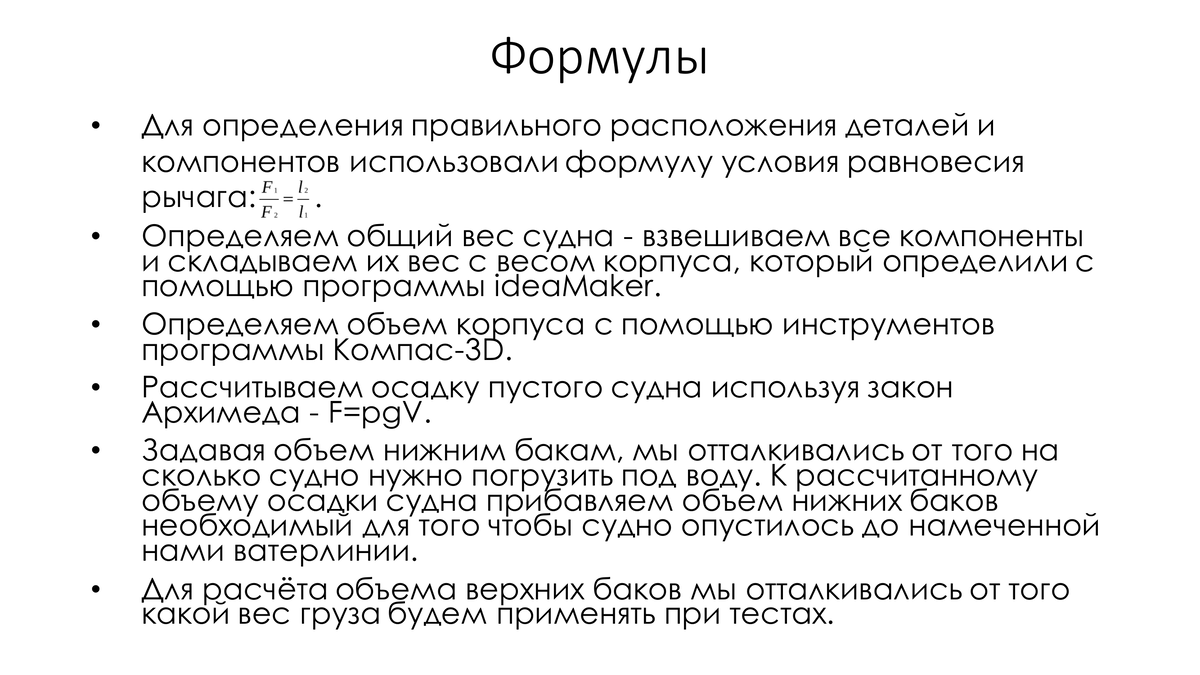

Важно, что в основе процесса корректировки осадки судна лежат объективные формулы:

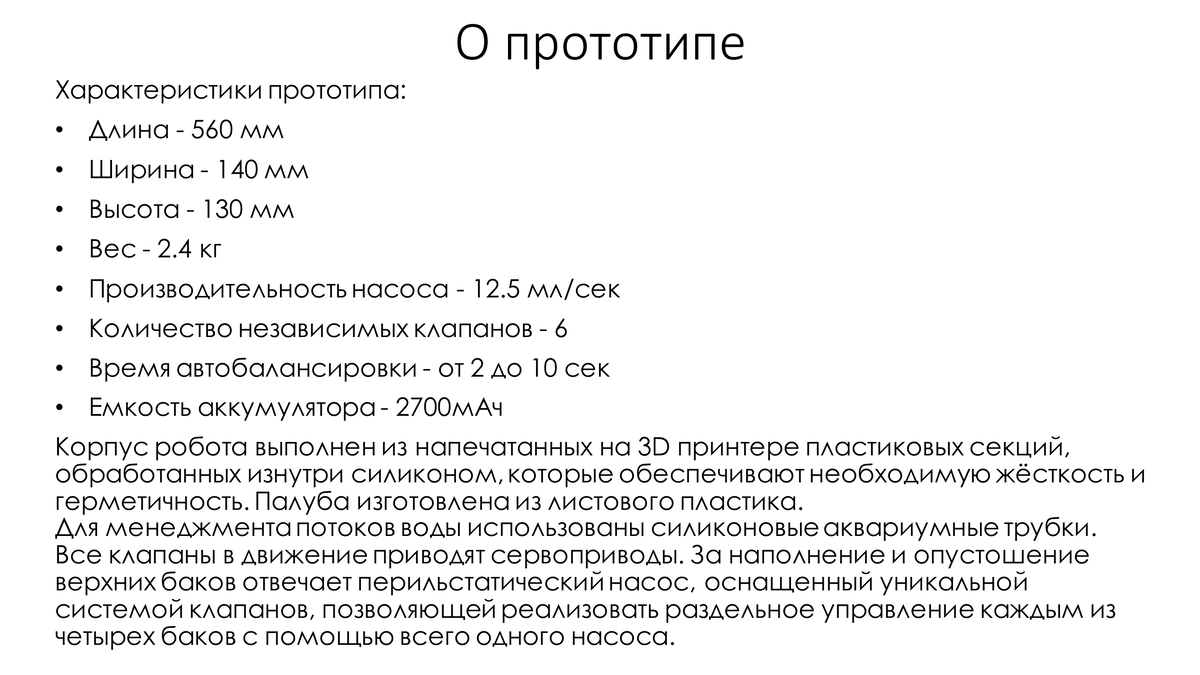

Отдельный раздел посвящен техническим характеристикам разработки:

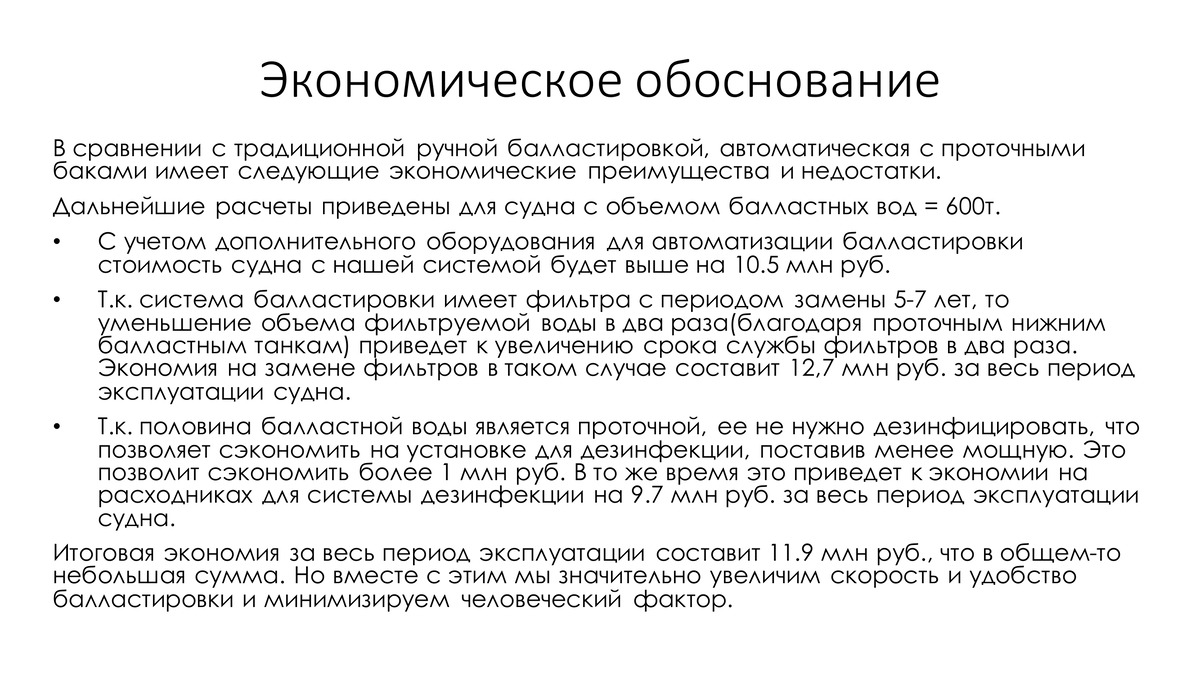

В работе также присутствует расчет экономической составляющей:

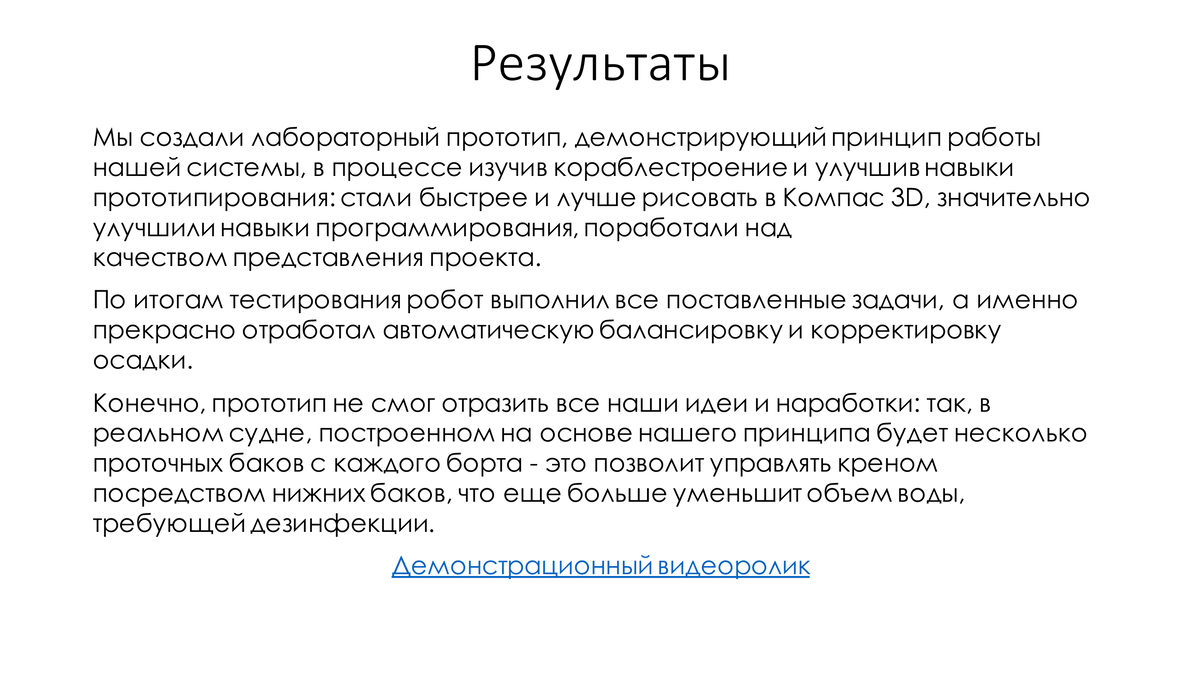

Финальный слайд посвящен итогам работы, использованным навыкам, а также результатам тестирования разработки:
Итоговый комментарий: разделы презентации соответствуют нашим рекомендациям из памятки «Что должно быть в презентации» и создают полноценный образ того, что и как было сделано ребятами.
Присутствует раздел с погружением в проблему, обзор аналогов, этапы разработки проекта и другие необходимые слайды.
Не забыли ребята и про расчет экономической составляющей, хотя сделано это и по своему, так как рассчитано именно экономическое обоснование, а не бюджет проекта и потенциал коммерциализации.
В итоге перед нами предстает как качественный проект, достойный победы, так и качественные презентационные материалы, полноценно демонстрирующие суть и глубину разработки.
Отметим также интересное видео, в котором показаны фотографии всех этапов разработки и процесс тестирования прототипа:
