Образовательный набор «Умная нефтевышка»


Обзоры проектов победителей

" width="853" height="480" allow="autoplay; encrypted-media; fullscreen; picture-in-picture;" frameborder="0" allowfullscreen>

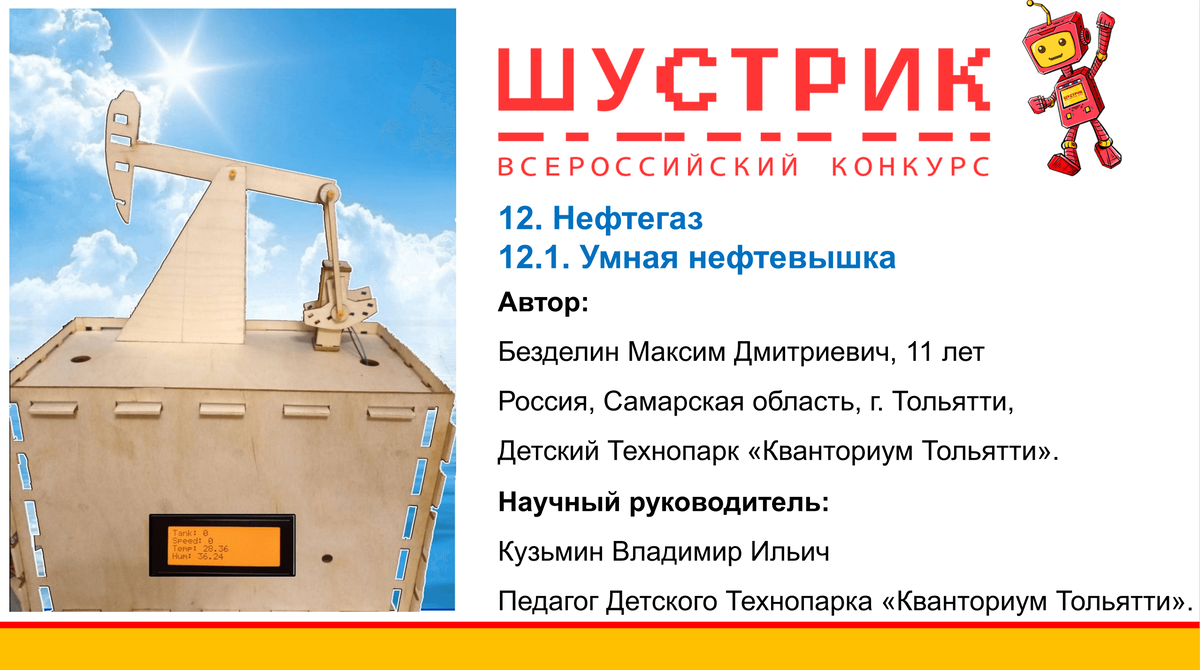

Автор проекта: Максим Безделин (11 лет), Самарская область, г. Тольятти, детский технопарк «Кванториум Тольятти».


Научный руководитель: Кузьмин Владимир Ильич.


Один из победителей сезона конкурса ШУСТРИК 2022–2023 гг.

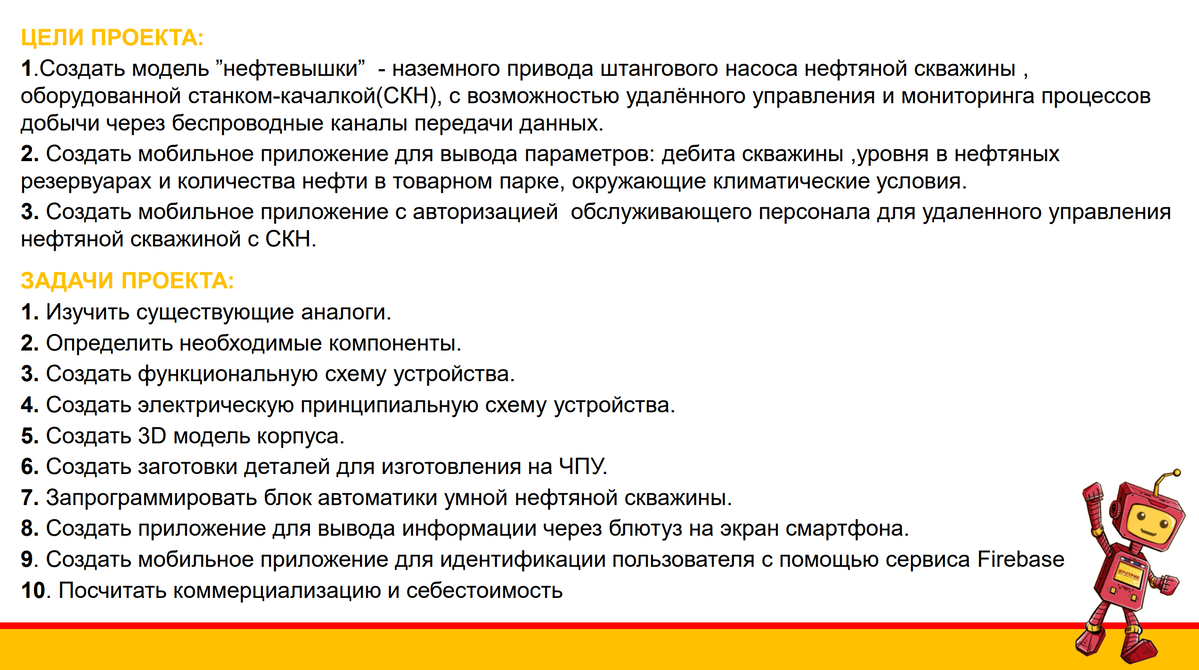

Максим выбрал задание «12.1. Умная нефтевышка» от компании «MGBOT»:


«Разработай концепцию и создай прототип автономной нефтедобывающей вышки с возможностью удалённого управления и мониторинга процессов добычи через Интернет. Опиши исполнительные устройства и параметры, которые она может контролировать и измерять:


  • скорость добычи,
  • параметры заполненности резервуаров хранения,
  • окружающие климатические условия,
  • износ оборудования и прочее.

Подбери оборудование и ПО, которое можно использовать для управления и связи через Интернет».

Комментарий экспертов о проекте:


«Максим — один из самых активных участников и неоднократный победитель конкурса ШУСТРИК. Поэтому его проекты — это, с одной стороны, стабильное качество, а с другой — вызов организаторам сохранять объективность оценки.


В сезоне 2022-2023 гг. Максим разработал модель нефтевышки с высокой степенью достоверности и мобильным приложением для вывода параметров и управления ей.


Подход к проекту комплексный и основательный:

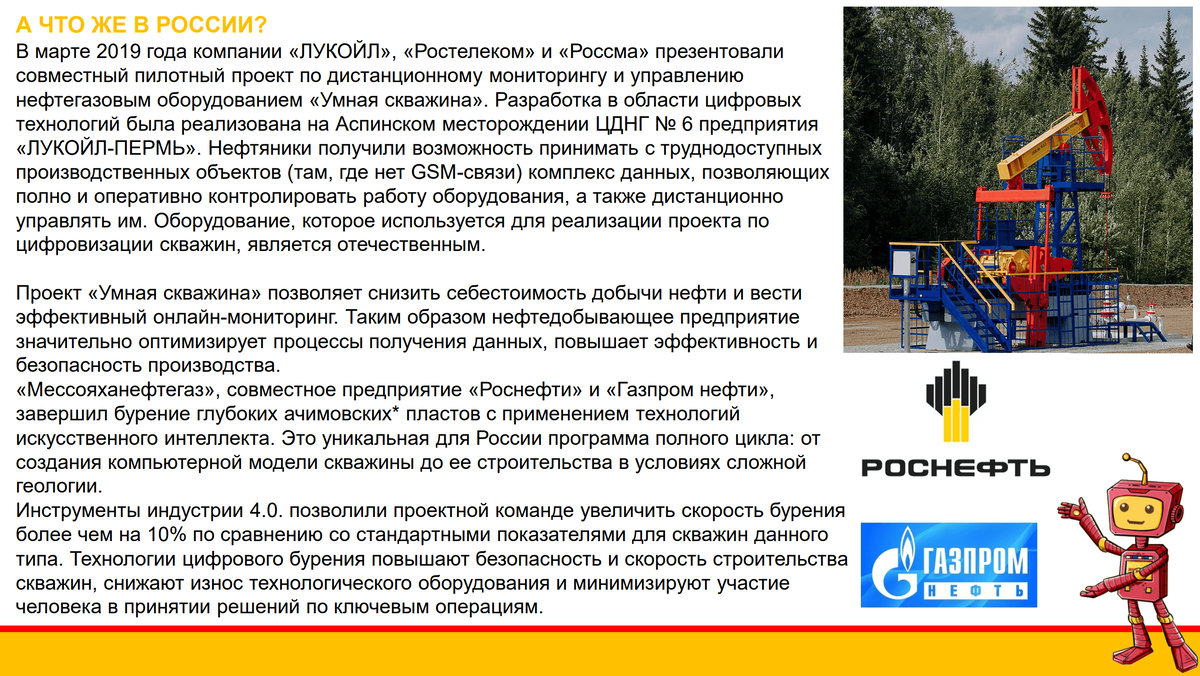

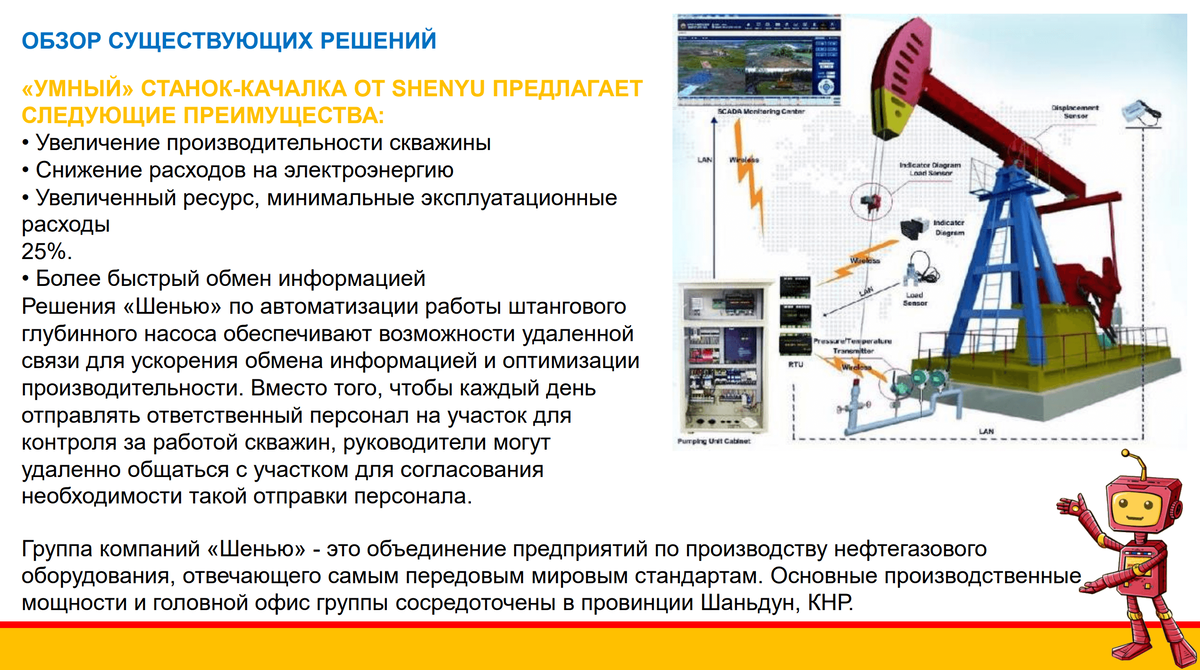

➣ Выполнен обзор существующих решений в России и за рубежом из реального сектора и из образовательных наборов.


➣ Определены недостатки существующих решений в сфере образовательной робототехники в виде низкого функционала и минимальной возможности управления чем-либо.

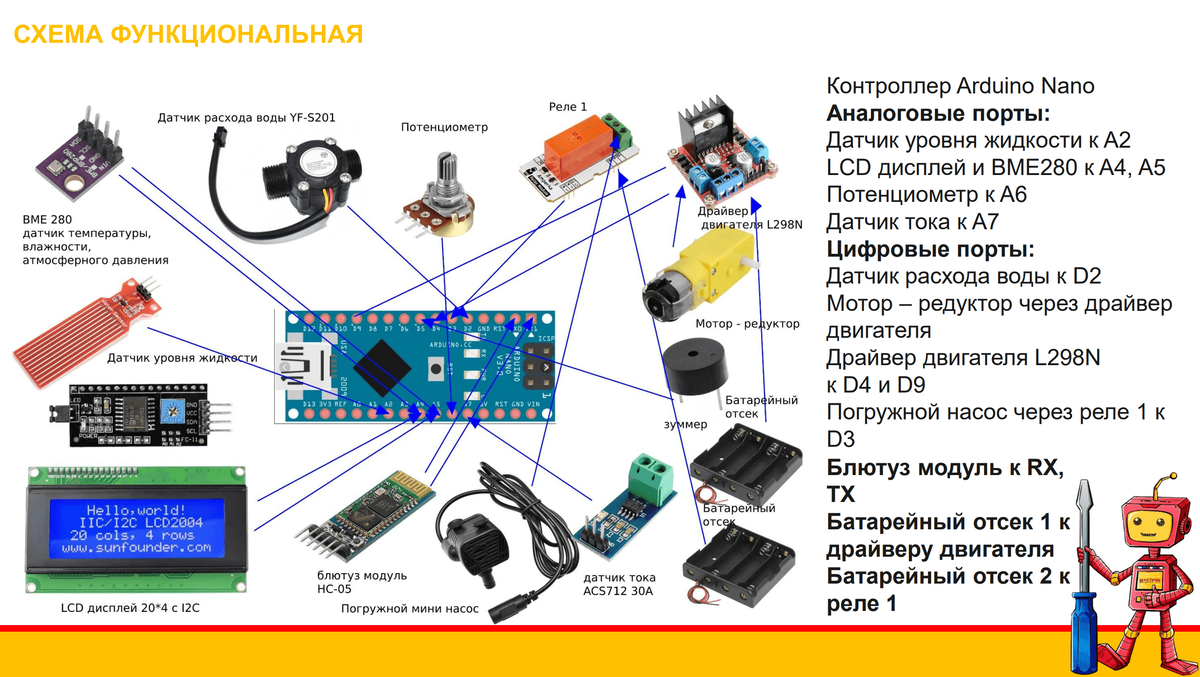

➣ В презентации детально показан процесс создания проекта и результат: перечислены электронные компоненты проекта, показана схема подключения к контроллеру Arduino Nano.

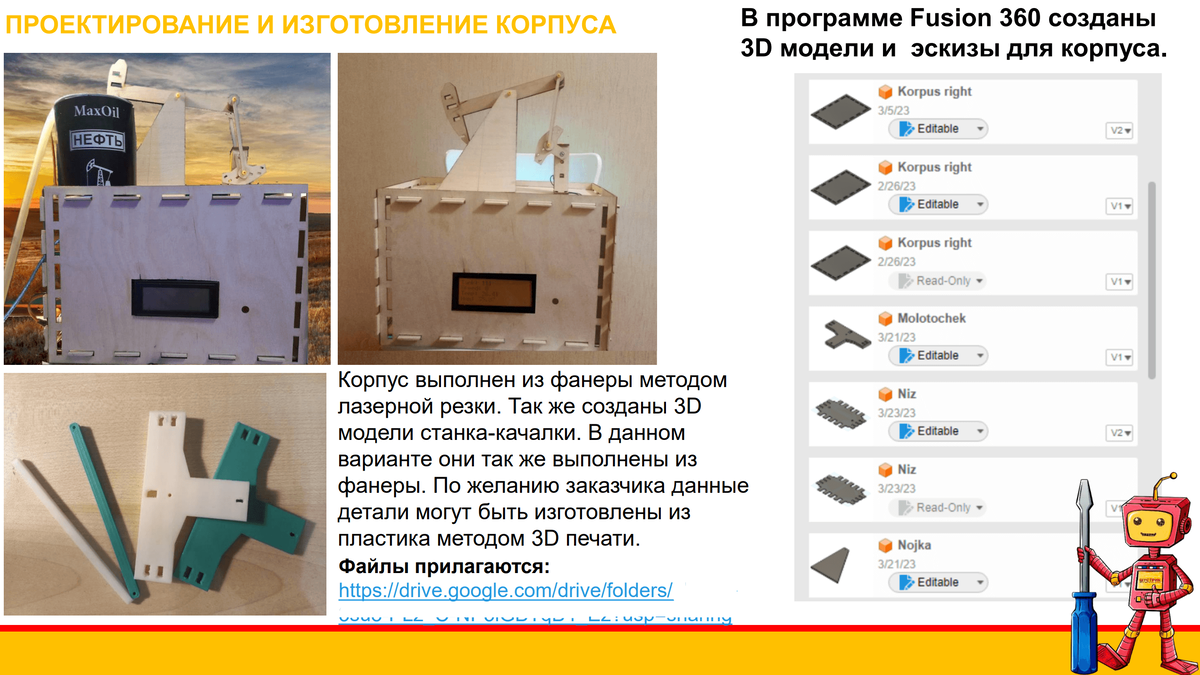

➣ Для создание корпуса использовалась лазерная резка, а для станка-качалки — 3D-печать.

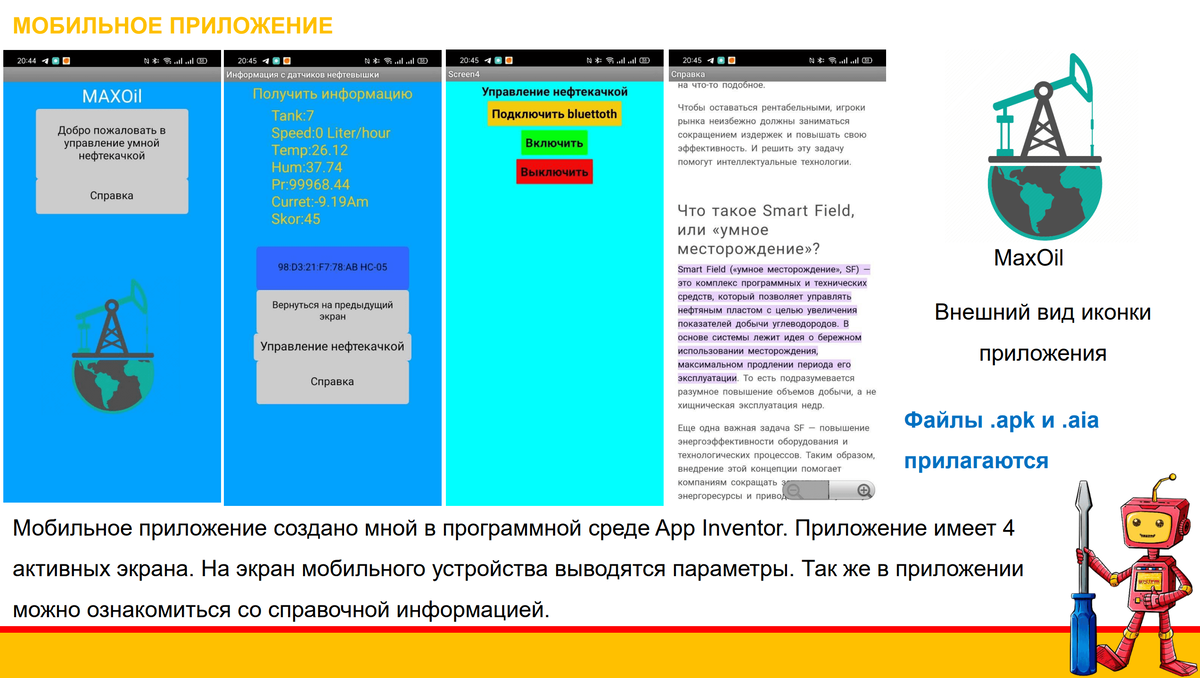

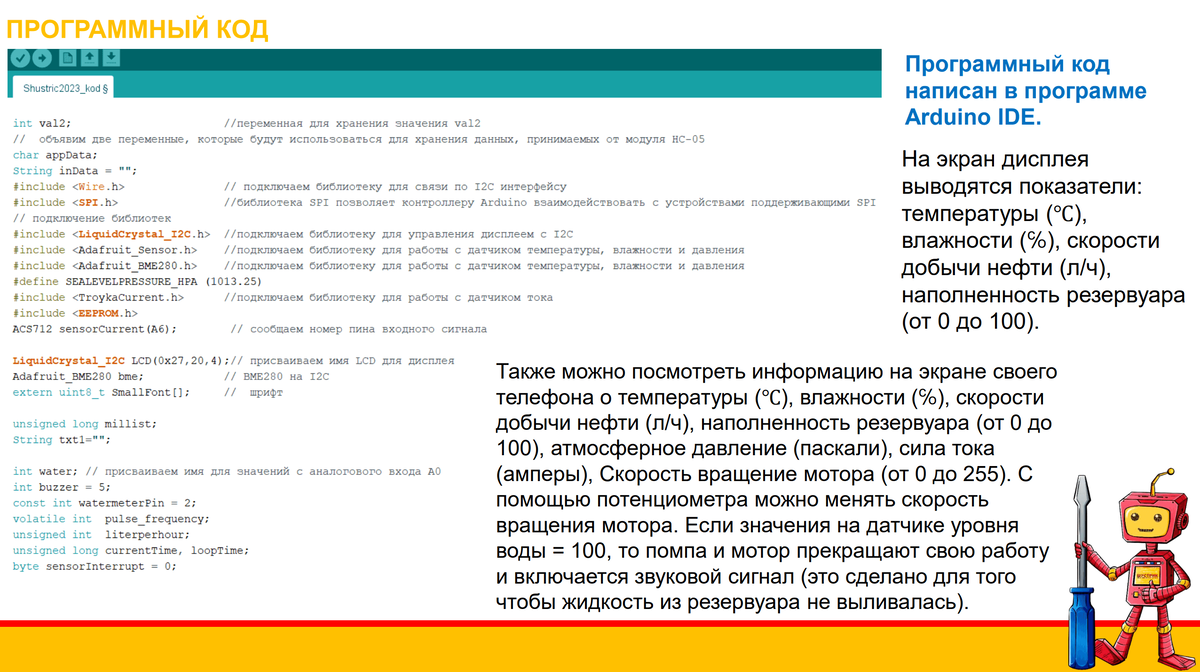

➣ Продемонстрирован программный код, который позволяет отслеживать параметры нефтедобычи по датчикам и управлять ей через приложение.


➣ Определены пути развития проекта с добавлением управления через Wi-Fi.

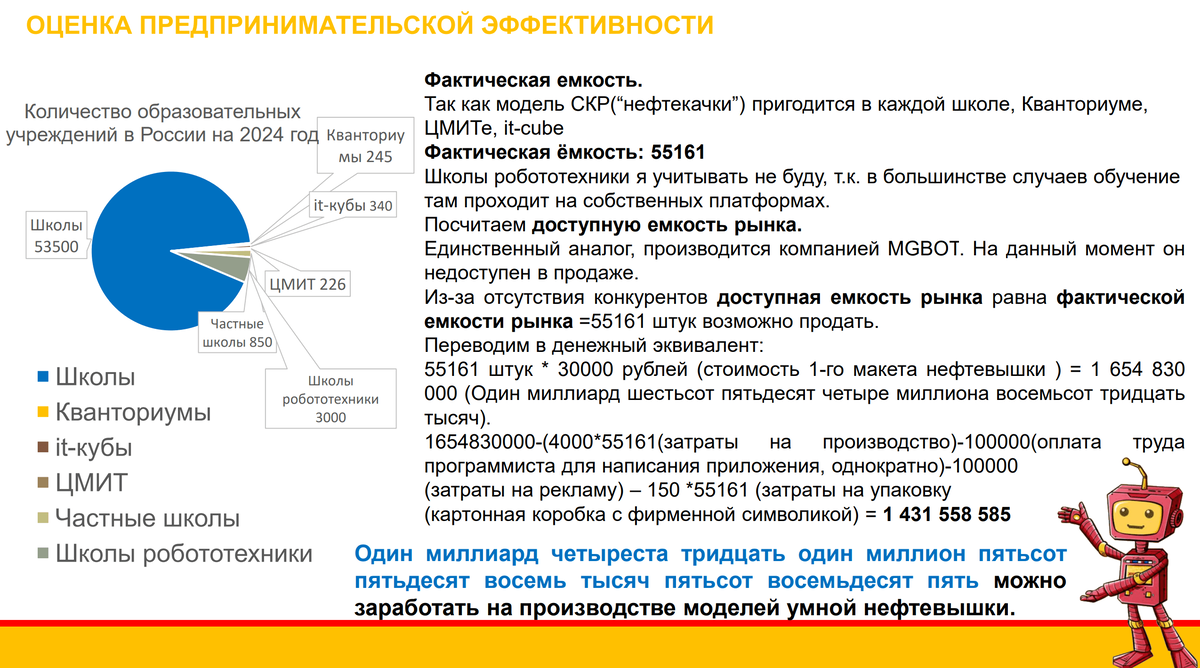

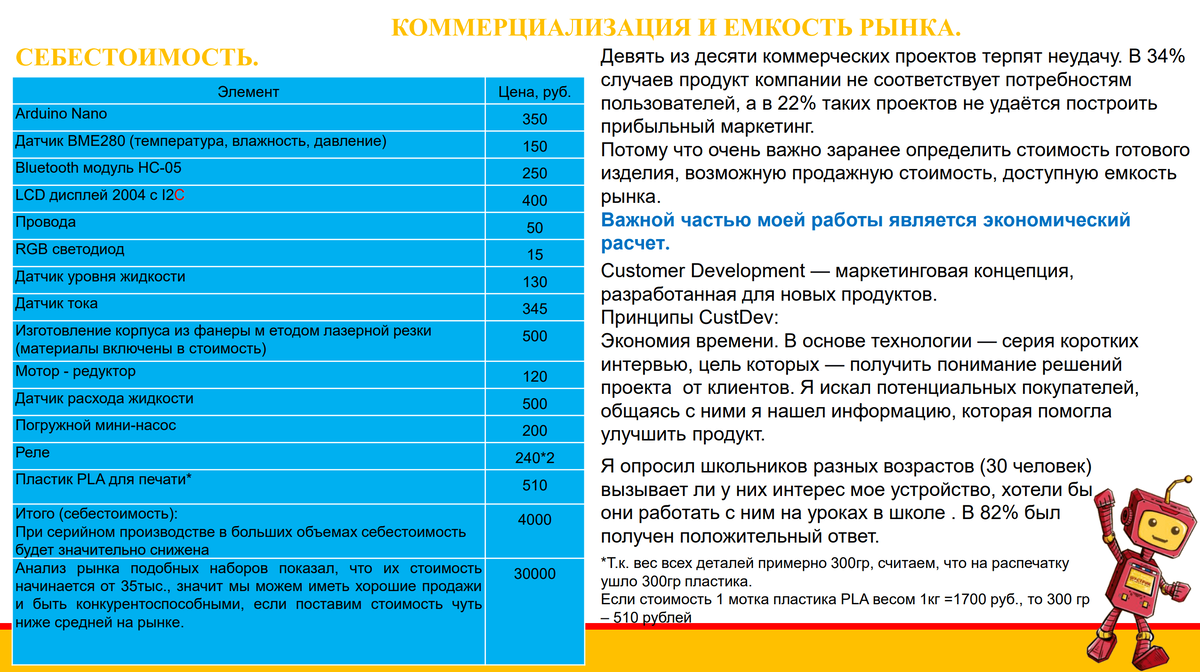

➣ Проведена работа по коммерциализации проекта: посчитана себестоимость компонентов и сделано сравнение с аналогами на рынке. Также Максим сделал предварительное исследование с опросом школьников об интересе к проекту, посчитана емкость рынка.


➣ В презентации дана ссылка на архив со всеми моделями, приложением, фотографиями процесса разработки проекта.


И все это сделал ребенок 11 лет!»

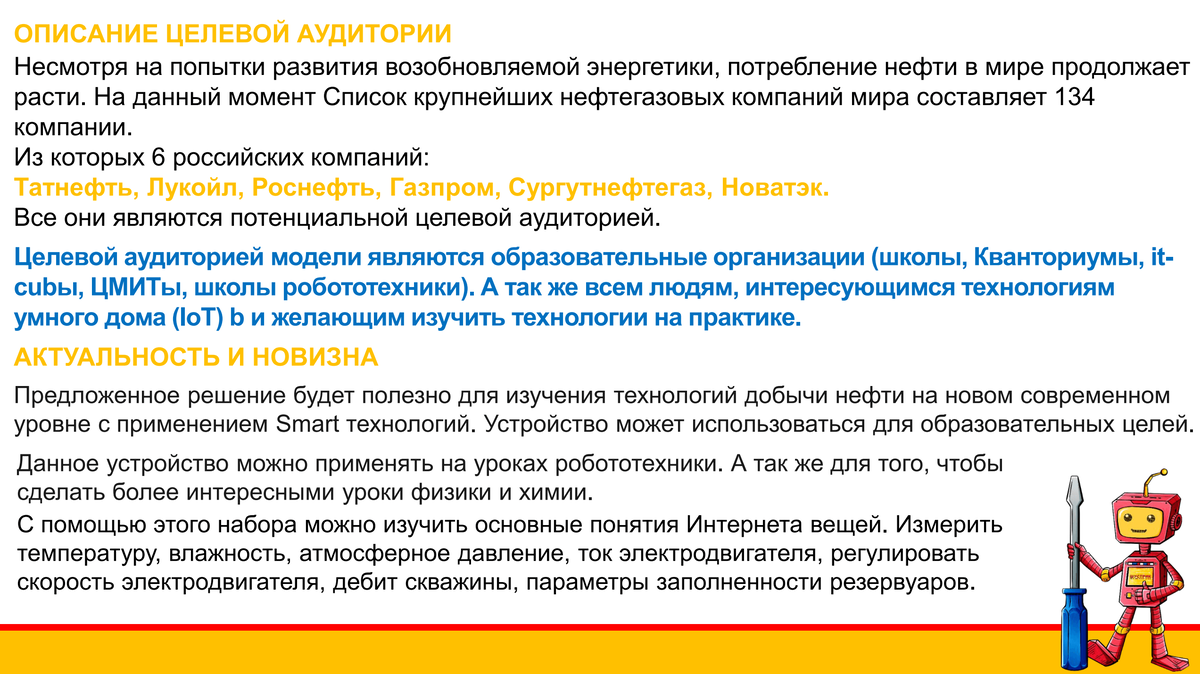

В презентации отмечено, что «предложенное решение будет полезно для изучения технологий добычи нефти на новом современном уровне с применением Smart технологий.


Устройство может использоваться для образовательных целей. Данное устройство можно применять на уроках робототехники. А так же для того, чтобы сделать более интересными уроки физики и химии.


С помощью этого набора можно изучить основные понятия Интернета вещей. Измерить температуру, влажность, атмосферное давление, ток электродвигателя, регулировать скорость электродвигателя, дебит скважины, параметры заполненности резервуаров».



Далее публикуем все 15 слайдов презентации:

Слайд 1
Слайд 1
Слайд 2
Слайд 2
Слайд 3
Слайд 3
Слайд 4
Слайд 4
Слайд 5
Слайд 5
Слайд 6
Слайд 6
Слайд 7
Слайд 7
Слайд 8
Слайд 8
Слайд 9
Слайд 9
Слайд 10
Слайд 10
Слайд 11
Слайд 11
Слайд 12
Слайд 12
Слайд 13
Слайд 13
Слайд 14
Слайд 14
Слайд 15
Слайд 15
Команда конкурса ШУСТРИК
