Направление: Виртуальный инжиниринг
Описание направления
Виртуальный инжиниринг необходим для актуализации информации по любым инженерным объектам в системах САПР (систем автоматизированного проектирования, англ: CAD).
Инженерный объект измеряется с помощью сканеров или измерительных приборов (в случае школьников это будут: штангенциркуль, линейка, бечевка и т.п.). На основе полученного эскиза объекта будет сделан CAD-файл, содержащий все геометрические параметры реального объекта в электронном виде, который может быть наложен на идеальный проект этого объекта для выявления несоответствий между проектом и реальным объектом.
Также эта CAD модель позволяет в виртуальном пространстве (VR) создать модель инженерного объекта, которую можно будет рассмотреть с помощью специальных VR-очков. Участникам предлагается прикоснуться к элементам виртуального инжиниринга на базовом уровне анализа и измерения предметов для внедрения их в CAD-модель.
Из описания «Инженерный дизайн CAD» (WorldSkills)
Автоматизированное проектирование – это использование компьютерных систем для разработки, усовершенствования, анализа или оптимизации механических конструкций. Применение программного обеспечения САПР увеличивает возможности проектировщика, повышает качество конструкции, улучшает связь через обмен документацией и дает возможность создать базу данных для производства. Результатом автоматизированного проектирования являются электронные файлы, которые можно распечатать и использовать при изготовлении и других процессах.
Технические и рабочие чертежи конструкций и изображения с помощью соответствующих обозначений должны передавать такую информацию как материалы, технологические процессы, допуски и размеры. С помощью САПР строятся кривые и составляются двухмерные (2D) изображения, а также трёхмерные (3D) кривые, поверхности и объёмные фигуры. С помощью САПР можно реализовать специальные эффекты в виде анимации, например, с целью рекламы или для использования в технических инструкциях.
Из описания «Разработка виртуальной и дополненной реальность (VR/AR)» (FutureSkills)
Компетенция будущего, рассмотрены навыки разработки VR/AR приложений на платформах Unity, реализация приложения AR/VR на c#, загрузка, отображение 3D моделей, их анимации и материалов. Также были продемонстрированы разработанные AR/VR приложения и все присутствующие на мастер-классе смогли попробовать их работу в действии.
Оператор направления
НИЯУ МИФИ – один из лучших национальных университетов, осуществляющих подготовку элитных специалистов для атомной сферы, науки, ИТ и других высокотехнологичных секторов экономики России.
Миссия университета - генерация, распространение, применение и сохранение научных знаний в интересах решения глобальных проблем XXI века.
Задания можно скачать в Word-файле (ниже).
Необходимо выполнить все 3 задания, они идут по увеличению сложности.
По чертежу детали создайте 3Dмодели в КОМПАС-3D. Сделайте скриншот 3Dдетали и чертеж в программе КОМПАС-3Dи. В личном кабинете (доступен после регистрации) прикрепите файл с расширением *.m3d, содержащий модель, а также файл чертежа *.cdw программы КОМПАС 3D.

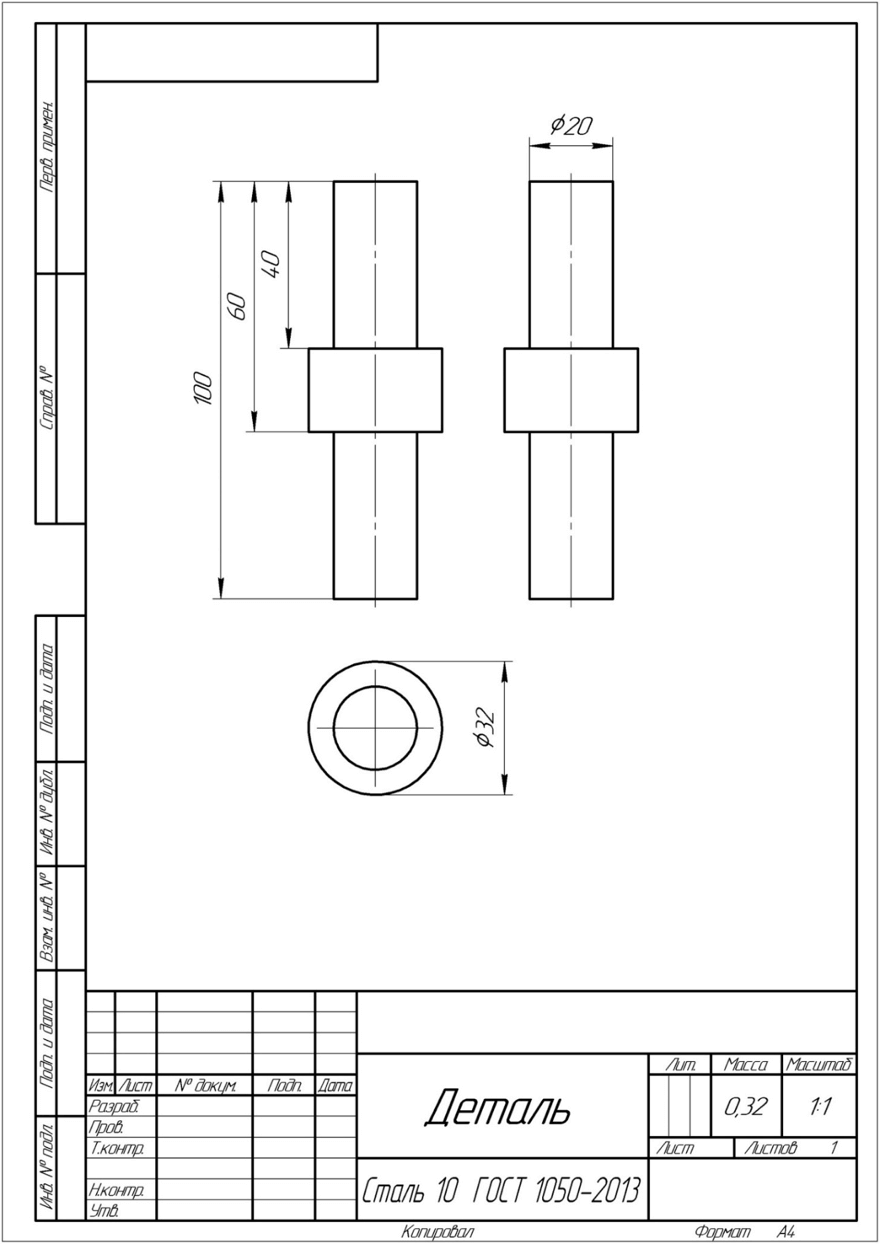

Задание №1. «Тела вращения»

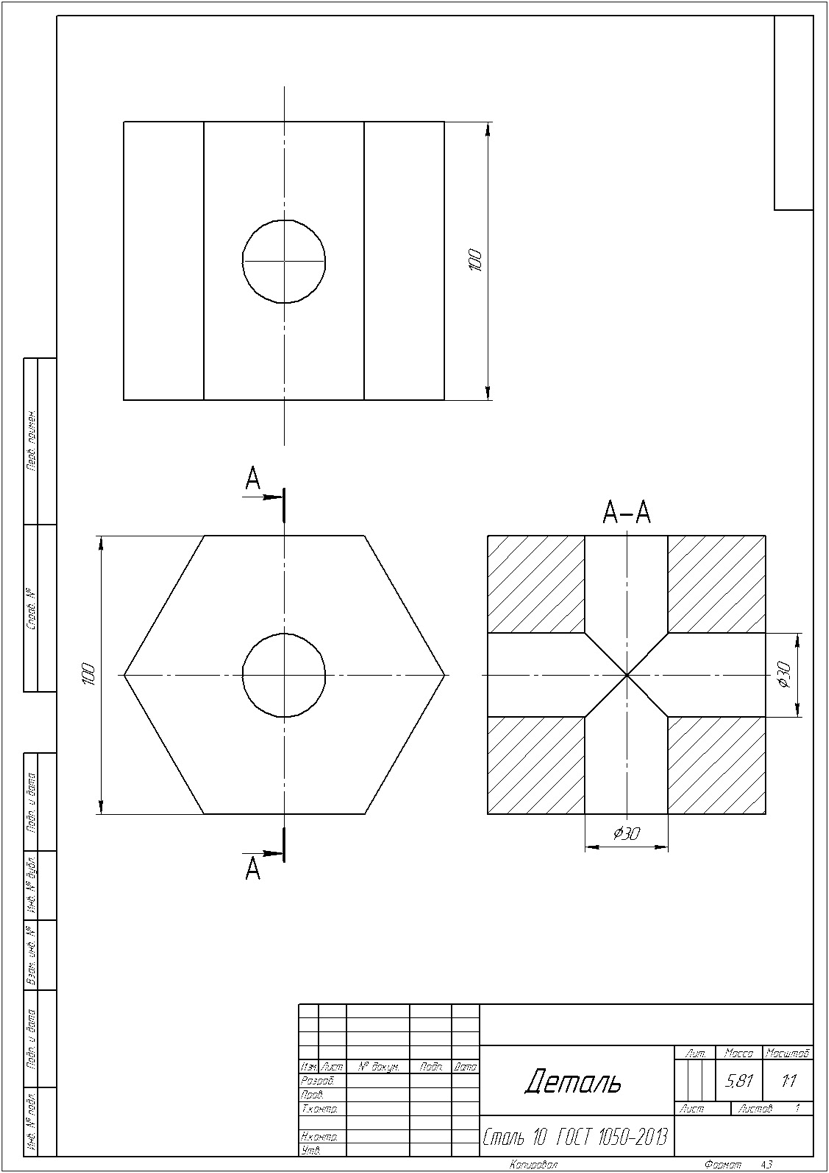

Задание №2. «Шестигранник»

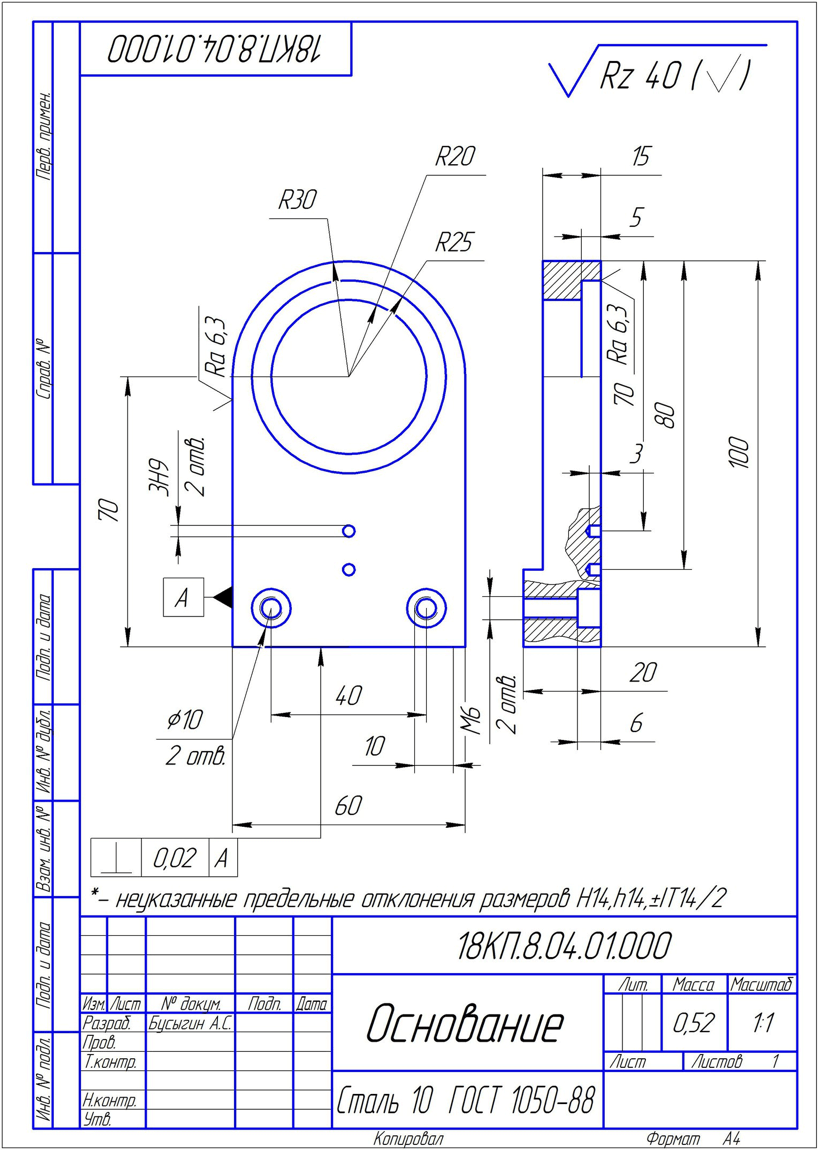

Задание №3. «Основание»
Скачать файл:
 |
855.21 КБ |
